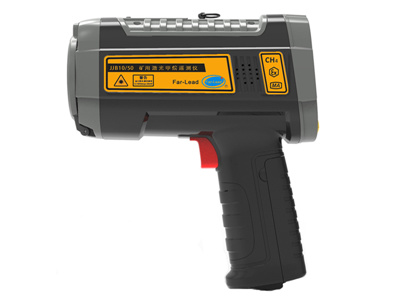

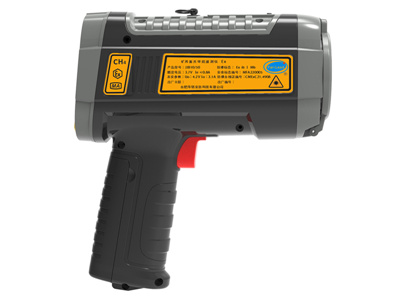

矿用激光甲烷遥测仪-型号：JJB10/50
矿用激光甲烷遥测仪-型号：JJB10/50
本产品用于远程测量检测仪探测路径上空气中甲烷和含甲烷气体（天然气或类似气体）的积分浓度。可实时显示检测路径上的甲烷气体积分浓度，并且对于超过设置报警阈值的值，测定仪给与检测人员以声光或振动提示。
1.规格、型号及其含义
J J B 10 / 50
J - 工作原理（激光）
J - 检测气体（甲烷）
B - 报警
10 - 测量范围10%
50 - 有效探测距离50m （实际有效探测距离100米）
2.防爆型式及防爆标志：
防爆型式：矿用本质安全型
防爆标志：Ex ib I Mb
3.技术指标
表1 矿用激光甲烷遥测仪性能指标
产品型号 | JJB10/50 |
重量 | 约600g（含电池） |
外形尺寸 | 174mm×68mm×196mm （长×宽×高） |
检测对象 | 甲烷（CH4）或含甲烷气体 |
额定工作电压 | 3.7V DC |
工作电流 | ≥0.8A |
供电电池 | 锂离子电池 |
本安参数 | U0：DC4.2V，I0：3.1A。 |
待机时间 | 10小时 |
有效探测距离 | 0~100 m |
探测激光 | 15mW |
指示激光 | 520nm <=10mW |
探测范围 | （0-99999）×10-6CH4﹒m |
响应时间 | <0.1 s |
工作温度范围 | 0℃ ～ 40℃ |
储藏温度范围 | -40℃ ～ 60℃ |
相对湿度 | ≤98%(25℃) |
大气压力 | 80～110 kPa |

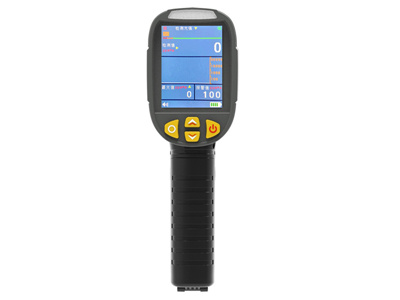

显示与报警 | 彩色TFT屏、声光报警 数字图形模式 |
激光安全等级 | 1级 |
使用环境 | 可用于具有甲烷、煤尘爆炸性混合物的煤矿井下 |
4.电池及电池组
电池组使用的是型号为YLPM18650-1800mAh矿用锂离子蓄电池二节并联，U0：DC4.2V，I0：3.1A。额定工作电压：3.7V DC ,工作电流≥0.8A。遥测仪所使用的电池组与保护电路用环氧胶灌封，型号规格为：E44，浇封厚度1mm。
